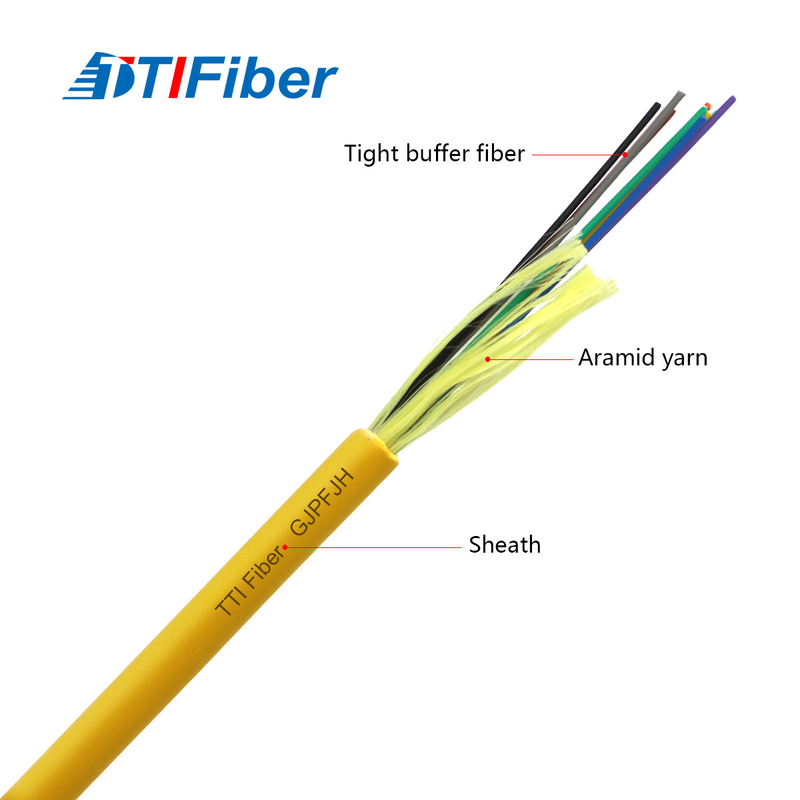

ইনডোরের জন্য GJPFJH মাল্টিকর্ড টাইট বাফার একক মোড ফাইবার কেবল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TTI |
| সাক্ষ্যদান: | CE / ROHS |
| মডেল নম্বার: | এস.এম |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | আলোচনা সাপেক্ষ |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | PE বক্স |
| ডেলিভারি সময়: | 3 দিন |
| পরিশোধের শর্ত: | L/C, T/T, D/A, D/P, , , Paypal |
| যোগানের ক্ষমতা: | 5000 টুকরা / দিন |
|
বিস্তারিত তথ্য |
|||
| নাম: | অন্দর তারের | টাইপ: | গৃহমধ্যস্থ |
|---|---|---|---|
| ফাইবার টাইপ: | SM/MM | মূল: | 6 কোর |
| আবেদন: | অন্তর্জাল | রঙ: | হলুদ |
| তারের ধরন: | জিজেপিএফজেএইচ | ||
| লক্ষণীয় করা: | GJPFJH একক মোড ফাইবার কেবল,6 কোর একক মোড ফাইবার কেবল,টাইট বাফার ফাইবার অপটিক কেবল |
||
পণ্যের বর্ণনা
GJPFJH মাল্টিকর্ড টাইট বাফার ফাইবার অপটিক কেবল সিঙ্গল মোড ফাইবার কেবল ইনডোর জন্য
টাইপ
---LC,SC,ST,FC,MTRJ,MU SMA,MTP/MPO
--- সিনলজ মোড, মাল্টিমোড, OM1, OM2, OM3,10G OM4
--- সাঁজোয়া, সাঁজোয়া
--- সাঁজোয়া, সাঁজোয়া
---- মাল্টি কোর, মোড কন্ডিশনিং
--- বিশেষ কৌশলগত ইত্যাদি
--- বিশেষ কৌশলগত ইত্যাদি
বৈশিষ্ট্য
1. উচ্চ রিটার্ন ক্ষতি
2. কম সন্নিবেশ ক্ষতি
3. প্যাচ কর্ড RoHS, ISO9001 পাস
4. LZSH বা পিভিসি জ্যাকেট
5. CCTC A টাইপ অপটিক্যাল ফাইবার ফেরুল
বৈশিষ্ট্য:
1260-1625nm থেকে সম্পূর্ণ অপটিক্যাল স্পেকট্রামের উপর অপারেশন ক্ষমতা, আরও ব্যবহারযোগ্য তরঙ্গদৈর্ঘ্য, বর্ধিত ট্রান্সমিশন ক্ষমতা, DWDM এবং CWDM-এর সমর্থন, বিদ্যমান 1310nm সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ, ভাল সুরক্ষা এবং চমৎকার স্ট্রিপ ফোর্স স্থায়িত্ব, কম স্প্লিসিং ক্ষতি এবং উচ্চ স্প্লিসিং দক্ষতা।
|
বৈশিষ্ট্য
|
শর্তাবলী
|
নির্দিষ্ট মান
|
ইউনিট
|
|
|
অপটিক্যাল বৈশিষ্ট্য
|
||||
|
মনোযোগ
|
1310 এনএম
|
≤0.35
|
[dB/কিমি]
|
|
|
|
|
1383 এনএম
|
≤0.31
|
[dB/কিমি]
|
|
|
|
1550 এনএম
|
≤0.20
|
[dB/কিমি]
|
|
|
|
1625 এনএম
|
≤0.23
|
[dB/কিমি]
|
|
মনোযোগ বনাম তরঙ্গদৈর্ঘ্য
|
1285-1330 এনএম
|
≤0.03
|
[dB/কিমি]
|
|
|
সর্বোচ্চµ পার্থক্য
|
1525-1575 এনএম
|
≤0.02
|
[dB/কিমি]
|
|
|
ক্রোম্যাটিক বিচ্ছুরণ সহ-দক্ষ
|
1285-1340 এনএম
|
≥ -3.0, ≤3.0
|
[ps/(nm-কিমি)]
|
|
|
|
|
1550 এনএম
|
≤18
|
[ps/(nm-কিমি)]
|
|
|
|
1625 এনএম
|
≤22
|
[ps/(nm-কিমি)]
|
|
জিরো ডিসপারসন তরঙ্গদৈর্ঘ্য
|
|
1312±10
|
[এনএম]
|
|
|
শূন্য বিচ্ছুরণ ঢাল
|
|
≤0.090
|
[ps/(mn2-কিমি)]
|
|
|
স্বাভাবিক মূল্য
|
|
0.086
|
[ps/(mn2-কিমি)]
|
|
|
পিএমডি
|
|
|
|
|
|
সর্বোচ্চ ব্যক্তিগত ফাইবার
|
|
≤0.2
|
[ps/√কিমি]
|
|
|
লিঙ্ক ডিজাইনের মান (M=20.Q=0.01%)
|
|
≤0.1
|
[ps/√কিমি]
|
|
|
স্বাভাবিক মূল্য
|
|
0.04
|
[ps/√কিমি]
|
|
|
তারের কাটঅফ তরঙ্গদৈর্ঘ্য Acc
|
|
≤1260
|
[এনএম]
|
|
|
মোড ফিল্ড ব্যাস (MFD)
|
1310 এনএম
|
9.2±0.4
|
[মিমি]
|
|
|
|
|
1550 এনএম
|
10.4±0.5
|
[মিমি]
|
|
প্রতিসরণের কার্যকরী গ্রুপ সূচক (Neff)
|
1310 এনএম
|
1.466
|
|
|
|
|
|
1550 এনএম
|
1.467
|
|
|
পয়েন্ট discontinuities
|
1310 এনএম
|
≤0.05
|
[dB]
|
|
|
|
|
1550 এনএম
|
≤0.05
|
[dB]
|
|
জ্যামিতিক বৈশিষ্ট্য
|
||||
|
ক্ল্যাডিং ব্যাস
|
|
124.8±0.7
|
[মিমি]
|
|
|
ক্ল্যাডিং অ বৃত্তাকারতা
|
|
≤0.7
|
[%]
|
|
|
আবরণ ব্যাস
|
|
245±5
|
[মিমি]
|
|
|
আবরণ-ক্ল্যাডিং ঘনত্বের ত্রুটি
|
|
≤12.0
|
[মিমি]
|
|
|
আবরণ অ বৃত্তাকার
|
|
≤6.0
|
[%]
|
|
|
কোর-ক্ল্যাডিং ঘনত্বের ত্রুটি
|
|
≤0.5
|
[মিমি]
|
|
|
কার্ল (ব্যাসার্ধ)
|
|
≥4
|
[মি]
|
|
|
ডেলিভারি দৈর্ঘ্য
|
|
50.40
|
[কিমি/রিল]
|
|
|
পরিবেশগত বৈশিষ্ট্য (1310 এনএম, 1550 এনএম এবং 1625 এনএম)
|
||||
|
তাপমাত্রা নির্ভরতা
প্ররোচিত attenuation এ
|
- 60oসি থেকে +85oগ
|
≤0.05
|
[dB/কিমি]
|
|
|
তাপমাত্রা-আর্দ্রতা সাইক্লিং
প্ররোচিত attenuation এ
|
- 10oসি থেকে +85oসি, 98% আরএইচ
|
≤0.05
|
[dB/কিমি]
|
|
|
জলভর্তি নির্ভরতা
প্ররোচিত attenuation এ
|
23oসি, 30 দিনের জন্য
|
≤0.05
|
[dB/কিমি]
|
|
|
স্যাঁতসেঁতে তাপ নির্ভরতা
প্ররোচিত attenuation এ
|
85oসি এবং 85% RH, 30 দিনের জন্য
|
≤0.05
|
[dB/কিমি]
|
|
|
এ শুষ্ক তাপ বার্ধক্য
|
85oগ
|
≤0.05
|
[dB/কিমি]
|
|
|
যান্ত্রিক স্পেসিফিকেশন
|
||||
|
প্রমাণ পরীক্ষা
|
অফ লাইন
|
≥9.0
|
[N]
|
|
|
|
|
|
≥1.0
|
[%]
|
|
|
|
|
≥100
|
[কেপিএসআই]
|
|
ম্যাক্রো-বেন্ড ইনডিউসড অ্যাটেন্যুয়েশন
|
|
|
|
|
|
1 32 মিমি ব্যাসের একটি ম্যান্ডরেলের চারপাশে ঘুরুন
|
1550 এনএম
|
≤0.05
|
[dB]
|
|
|
50 মিমি ব্যাসের একটি ম্যান্ড্রেলের চারপাশে 100 ঘুরে
|
1310 এনএম এবং 1550 এনএম
|
≤0.05
|
[dB]
|
|
|
100টি 60 মিমি ব্যাসের একটি ম্যান্ড্রেলের চারপাশে ঘুরে
|
1625 এনএম
|
≤0.05
|
[dB]
|
|
|
আবরণ ফালা বল
|
সাধারণ গড় বল
|
1.7
|
[N]
|
|
|
|
|
সর্বোচ্চ শক্তি
|
≥1.3 ≤8.9
|
[N]
|
|
গতিশীল চাপ জারা সংবেদনশীলতা পরামিতি nd
|
|
≥20
|
|
|
|
আইটেম
|
একক অবস্থা
|
মাল্টি মোড
|
|
|
স্প্লিসিং টাইপ
|
ইউপিসি
|
এপিসি
|
পিসি
|
|
সন্নিবেশ ক্ষতি
|
<অথবা=0.3dB
|
<অথবা=0.2dB
|
<অথবা=0.3dB
|
|
রিচার লস
|
>বা=45dB
|
>বা=55dB
|
>বা=35dB
|
|
পুনরাবৃত্তিযোগ্যতা
|
<অথবা=0.1dB
|
<অথবা=0.1dB
|
<অথবা=0.1dB
|
|
তাপমাত্রা
|
-40/+80
|
||
|
ফাইবার টাইপ
|
Singlemode(APC পোলিশ)
|
মাল্টিমোড (পিসি/ফ্ল্যাট পোলিশ)
|
||
|
প্যারামিটার
|
স্ট্যান্ডার্ড
|
কম ক্ষতি
|
স্ট্যান্ডার্ড
|
কম ক্ষতি
|
|
সন্নিবেশ ক্ষতি সর্বাধিক
|
<0.70
|
<0.35db
|
<0.70dB
|
<0.35dB
|
|
রিটার্ন লস
|
>60dB
|
|
কোনোটিই নয়
|
|
|
স্থায়িত্ব
|
500 মিলন
|
|
|
|
|
অপারেটিং তাপমাত্রা
|
-40C থেকে 80C
|
|
|
|
|
পরীক্ষা তরঙ্গদৈর্ঘ্য
|
1310nm
|
850nm
|
||
|
উপাদান
|
OS1
9/125μm
(1310/1550nm)
|
OM1
62.5/125μm
(850/1300nm)
|
OM2
50/125μm
(850/1300nm)
|
OM3
50/125μm
(850/1300nm)
|
|||||||
|
অ্যাটেন্যুয়েশন (dB/কিমি) সাধারণ মান
|
০.৪/০.৩
|
3.5/1.5
|
3.5/1.5
|
2.7/0.7
|
|||||||
|
সর্বনিম্ন ব্যান্ডউইথ (MHz•km)
|
N/A
|
400/400
|
160/500 -
|
1500/500 -
|
|||||||
|
প্রাথমিক বাফার ব্যাস
|
250μm
|
250μm
|
250μm
|
250μm
|
|||||||
|
শক্তি সদস্যদের
|
4x1320 Decitex Kevlar উপাদান
|
||||||||||
|
স্টোরেজ / অপারেটিং / ইনস্টলেশন তাপমাত্রা
|
-20℃~+60℃
|
||||||||||
|
খাপ উপাদান
|
পিভিসি বা LSZH খাপ
|
||||||||||
|
ফাইবার অপটিক তারের স্পেসিফিকেশন
|
|||||||||||
|
ফাইবার কাউন্ট
|
2
|
4
|
6
|
8
|
12
|
16
|
24
|
||||
|
নামমাত্র বাইরের ব্যাস(মিমি)
|
5.0±0.2
|
5.1±0.2
|
5.3±0.2
|
5.9±0.2
|
6.6±0.2
|
7.5±0.2
|
8.2±0.2
|
||||
|
নামমাত্র ওজন (কেজি/কিমি)
|
19
|
21
|
23
|
28
|
34
|
46
|
57
|
||||
|
সর্বোচ্চটেনসাইল লোড
|
দীর্ঘ মেয়াদী (N)
|
220
|
|||||||||
|
স্বল্পমেয়াদী (N)
|
660
|
||||||||||
