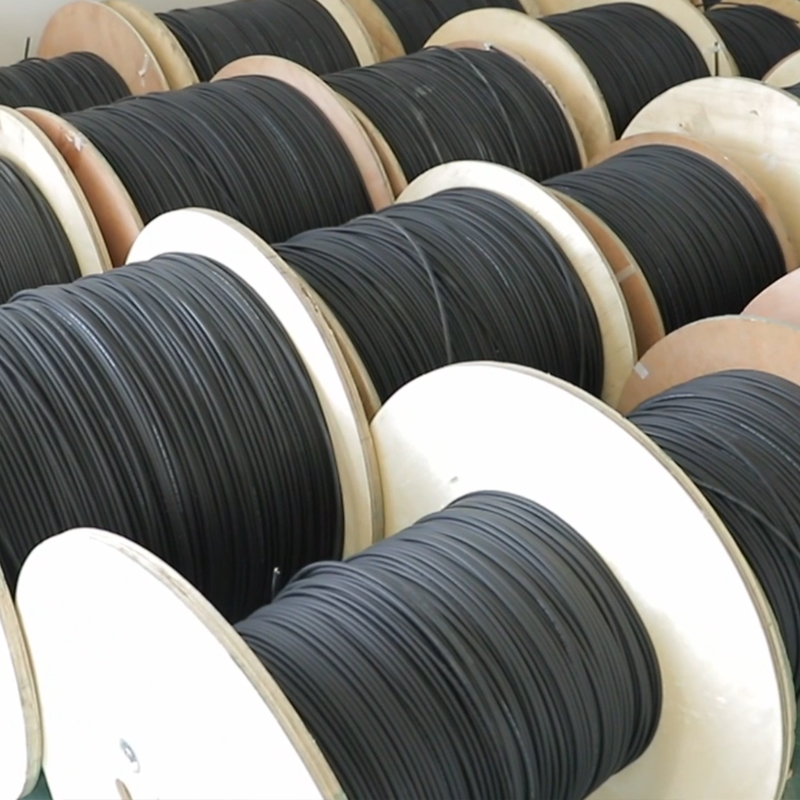

এয়ার ফাইবার অপটিক আউটডোর ক্যাবল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TTI Fiber |
| সাক্ষ্যদান: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| মডেল নম্বার: | বিজ্ঞাপন |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |

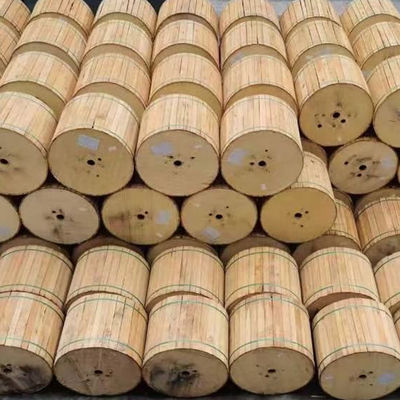

| প্যাকেজিং বিবরণ: | কাঠের ড্রাম |
| ডেলিভারি সময়: | 5-8 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1 কিমি/ড্রাম বা অন্যান্য প্যাকেজ দৈর্ঘ্য কাস্টমাইজড |
|
বিস্তারিত তথ্য |
|||
| রঙ: | কালো, সাধারণত কালো রঙ, নীল বা অন্যান্য, জল, হলুদ | উপাদান: | গ্রাহকের অনুরোধে উপলব্ধ, পিভিসি |
|---|---|---|---|
| ফাইবার টাইপ: | জি 652 ডি, জি 657 এ 2, একক মোড বা মাল্টি মোড, জি 657, একক মোড ফাইবার | আবেদন: | এফটিথ, আউটডোর, এরিয়াল, আর্মার্ড আউটডোর অপটিক ফাইবার কেবল, অডিও সিগন্যাল ট্রান্সমিশন |
| সাক্ষ্যদান: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | কন্ডাক্টরের সংখ্যা: | ≥ 10, 2, 6 |
| টাইপ: | কোক্সিয়াল, এফটিথ 24 কোর অপটিকাল ফাইবার কেবল, পেশাদার উত্পাদনকারী ফাইবার অপটিক এসএমএ সংযোগকারী, বেয় | পণ্যের নাম: | ফাইবার অপটিক লঞ্চ তার |
| ফাইবার গণনা: | 2 কোর, 2/4/6/8/12 কোর, 1-144 কোর, 1 কোর, 1/2/4 কোর | দৈর্ঘ্য: | আপনার প্রয়োজনীয় হিসাবে, 1 কিমি, 2 কিমি বা অন্যান্য প্রয়োজন |
| জ্যাকেট উপাদান: | এলএসজেডএইচ, পিভিসি, পিই, টিপিইউ, পিভিসি/এলএসজেডএইচ | অপারেটিং তাপমাত্রা: | -55 ~ + 85 ° C, -20 ℃ থেকে 70 ℃, -40 ° C থেকে + 70 ° C |
| প্যাকেজ: | প্লাস্টিক ব্যাগ, কার্টন, 1 কিমি/রোল | শিথ: | এমডিপিই/এইচডিপিই, প্লেনিয়াম, এলএসজেডএইচ, পিভিসি, ইসিটি |
| তারের ব্যাস: | 0.25 মিমি, 2.2 ± 0.07 | শক্তি সদস্য: | ইস্পাত তার, ধাতব তার, এফআরপি |
| নাম: | এফটিথ ড্রপ কেবল আউটডোর ফাইবার অপটিক্যাল কেবল, ফাইবার অপটিক প্যাচকার্ড | সদস্যকে শক্তিশালী করুন: | এফআরপি বা ইস্পাত 0.4 মিমি/0.45 মিমি/0.5 মিমি, 1 ইস্পাত তারের+ 2 এফআরপি |
| বিশেষভাবে তুলে ধরা: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
পণ্যের বর্ণনা
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 ফাইবার অপটিক আউটডোর ক্যাবল এয়ার ক্যান্ট ভূগর্ভস্থ পিই কালো সাঁজোয়া অপটিক ক্যাবল
আউটডোর FTTH ফাইবার অপটিক ক্যাবল ADSS 2 4 6 8 12 24 48 72 96 কোর স্প্যান এয়ার ফাইবার অপটিক ক্যাবল
প্রোডাক্ট স্পেসিফিকেশন
রঙ:কালো, সাধারণত কালো রঙ, নীল বা অন্য, জল, হলুদ
উপাদানঃগ্রাহকের অনুরোধে উপলব্ধ, পিভিসি
ফাইবারের ধরনঃG652D, G657A2, সিঙ্গল মোড বা মাল্টি মোড, G657, সিঙ্গল মোড ফাইবার
প্রয়োগঃএফটিটিএইচ, আউটডোর, এরিয়াল, বর্মযুক্ত আউটডোর ফাইবার অপটিক ক্যাবল, অডিও সিগন্যাল ট্রান্সমিশন
সার্টিফিকেশনঃISO9001, ROHS, CE, CE এবং ROHS, ISO9001/CE/ROHS
কন্ডাক্টর সংখ্যাঃ≥ ১০, ২, ৬
প্রকারঃসমাক্ষ, FTTH 24 কোর ফাইবার অপটিক্যাল ক্যাবল, পেশাদার উত্পাদন ফাইবার অপটিক্যাল এসএমএ সংযোগকারী, খালি ফাইবার অপটিক্যাল, একক-মোড বা মাল্টি-মোড
পণ্যের নামঃফাইবার অপটিক লঞ্চ ক্যাবল, ftth ড্রপ ক্যাবল, 2 কোর FTTH একক মোড ইনডোর / আউটডোর ফাইবার অপটিক, বর্মযুক্ত 2 কোর ফিল্ড অপটিক্যাল ফাইবার ক্যাবল সমষ্টি ক্ষেত্র অপারেশন জন্য, 1 2 4 কোর ফাইবার অপটিক ড্রপ ক্যাবল
ফাইবারের সংখ্যা:2 কোর, 2/4/6/8/12 কোর, 1-144 কোর, 1 কোর, 1/2/4 কোর
দৈর্ঘ্যঃআপনার প্রয়োজনীয় হিসাবে, 1KM, 2KM বা অন্য প্রয়োজন
জ্যাকেট উপাদানঃLSZH, PVC, PE, TPU, PVC/LSZH
অপারেটিং তাপমাত্রাঃ-৫৫ ~ +৮৫°সি, -২০°সি থেকে ৭০°সি, -৪০°সি থেকে +৭০°সি
প্যাকেজঃপ্লাস্টিকের ব্যাগ, কার্টন, ১ কিমি/রোল
গর্ত:MDPE/HDPE, PLENUM, LSZH, PVC, ect
ক্যাবলের ব্যাসার্ধঃ0.২৫এমএম, ২.২±০।07
শক্তি সদস্যঃইস্পাত তার, ধাতব তার, FRP
নামঃফাইবার অপটিক্যাল ক্যাবল, ফাইবার অপটিক্যাল প্যাচকর্ড
মজবুত সদস্যঃFRP বা স্টিল 0.4mm/0.45mm/0.5mm, 1 স্টিলের তার + 2 FRP
পণ্যের বর্ণনা
এডিএসএস অপটিক্যাল ফাইবার ক্যাবলের কাঠামো লস টিউব স্তর স্ট্র্যান্ডড কাঠামো গ্রহণ করে, 250μm ফাইবার উচ্চ মডুলাস উপাদান থেকে তৈরি একটি লস টিউব মধ্যে অবস্থিত,এবং লস টিউব জলরোধী যৌগ দিয়ে ভরা হয়. স্লো টিউব (এবং ভরাট কর্ড) একটি কম্প্যাক্ট তারের কোর গঠনের জন্য অ-ধাতব কেন্দ্রীয় শক্তিশালীকরণ কোর (এফআরপি) এর চারপাশে বাঁকা হয়,এবং তারের কোর ফাঁক জল ব্লকিং মলম দিয়ে ভরা হয়. তারের কোরটি পলিথিলিন (পিই) অভ্যন্তরীণ গহ্বর দিয়ে এক্সট্রুড করা হয়, তারপরে শক্তিশালী করার জন্য আরামাইড দিয়ে বাঁকা হয় এবং অবশেষে পলিথিলিন (পিই) বাইরের গহ্বর বা এটি বাইরের গহ্বর দিয়ে এক্সট্রুড করা হয়।
এডিএসএস অপটিক্যাল ক্যাবলের নকশা বিদ্যুৎ লাইনগুলির প্রকৃত পরিস্থিতিকে পুরোপুরি বিবেচনা করে এবং উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনগুলির বিভিন্ন স্তরের জন্য উপযুক্ত।পলিথিলিন (পিই) আবরণ 10kV এবং 35kV পাওয়ার লাইন জন্য ব্যবহার করা যেতে পারে; ১১০ কিলোভোল্ট এবং ২২০ কিলোভোল্ট পাওয়ার লাইনগুলির জন্য, অপটিক্যাল ক্যাবলের ঝুলন্ত পয়েন্টটি বৈদ্যুতিক ক্ষেত্রের শক্তির বিতরণ গণনা করে নির্ধারণ করা উচিত এবং বাইরের গহ্বরটি ব্যবহার করা উচিত।একই সময়ে, আরামাইড ফাইবারের ডোজ এবং নিখুঁত স্ট্র্যান্ডিং প্রক্রিয়াটি বিভিন্ন স্প্যানের অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য সাবধানে ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
- ছোট ক্যাবল ব্যাসার্ধ (খারাপ আবহাওয়ার জন্য উপযুক্ত), হালকা ওজন, 100 মিটার স্প্যান, টাওয়ারের উপর কম সংযুক্ত লোড।
- অ-ধাতব কাঠামো, ভাল বিচ্ছিন্নতা, অ্যান্টি-থান্ডার.
- সূক্ষ্ম উত্পাদন প্রযুক্তি, এমনকি শক্তি আরামাইড সুতা জন্য, উচ্চতর চাপ নমনীয়তা সঙ্গে।
বৈশিষ্ট্য
এটাকে অবিচ্ছিন্নভাবে স্থাপন করা যায়।
এটি গহ্বর ব্যবহার করুন, ট্র্যাকিং প্রতিরোধের কর্মক্ষমতা উন্নত করুন, হালকা ওজন, ছোট তারের ব্যাসার্ধ, বরফ এবং বাতাসের প্রভাব হ্রাস করুন এবং বড় স্প্যান সহ টাওয়ার এবং সহায়তার উপর বোঝা হ্রাস করুন।
এটি চমৎকার টান বৈশিষ্ট্য এবং তাপমাত্রা বৈশিষ্ট্য আছে।
আবহাওয়ার অবস্থার সাথে খাপ খাইয়ে নিন
| আবহাওয়া | এ | বি | সি | ডি |
|---|---|---|---|---|
| বাতাসের গতি ((m/s) | 25 | 35 | 10 | 10 |
| আইসিং ((m/s) | 0 | 0 | 5 | 10 |
| অতিরিক্ত লোড ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | জি.652 | জি.655 | ৫০/১২৫ মি | 62.5/125um |
|---|---|---|---|---|
| হ্রাস @850nm | ≤3.0 ডিবি/কিমি | ≤3.2dB/km | ||
| হ্রাস @1300nm | ≤1.0 ডিবি/কিমি | ≤1.2 ডিবি/কিমি | ||
| হ্রাস @1310nm | ≤0.36 ডিবি/কিমি | ≤0.40 ডিবি/কিমি | ||
| হ্রাস @1550nm | ≤0.22 ডিবি/কিমি | ≤0.23 ডিবি/কিমি | ||
| ব্যান্ডউইথ @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| ব্যান্ডউইথ @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| সংখ্যাসূচক ডিপার্টর | 0.200±0.015NA | 0.২৭৫±০.০১৫এনএ | ||
| ক্যাবল কাট-অফ তরঙ্গদৈর্ঘ্য | ≤1260 মিমি | ≤1450 মিমি |
কাঠামোগত পরামিতি
| রেফারেন্স ব্যাসার্ধ ((মিমি) | আরটিএস (কেএন) | MAT ((kN) | টান এলিমেন্টের সেকশনাল এরিয়া ((মিমি2) | নমনীয়তার মডুলাস ((kN/mm2) | তাপীয় প্রসারণের সহগ ((১০-৬/কে) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
স্প্যান অভিযোজনযোগ্যতা
| স্প্যান ((m) আবহাওয়ার অবস্থার সাথে মানিয়ে নিন | ওজন (কেজি/কিমি) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
